YH5CX-13/40架空绝缘导线过电压保护器

 正常使用条件

YH5CX-13/40架空绝缘导线过电压保护是一种穿刺绝缘导线型组合式结构保护器。它的正常适用条件为：

1、环境温度不高于＋40℃，不低于﹣ 40℃；

2、太阳光日照0.1w/cm²；

3、海拔不超过1000m；

4、电源的频率不小于48Hz，不大于62Hz；

5、地震烈度7度及以下地区；

6、最大风速不超过35m/s；

7、覆冰厚度不大于2cm；

8、由于可随导线弧垂情况调节放电间隙，适用于各种地理环境架空绝缘线路的防雷改造工程；

9、安装本体避雷器放电能力 强，通流量大，可避免高低压放电电极灼烧，使用寿命长。

产品结构及工作原理

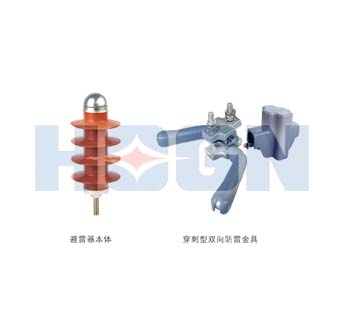

        保护器结构由高压穿刺电极、避雷器本体和安装金具三部分组成。由高压穿刺电极接触导线线芯引出高电位，与避雷器本体顶端形成串联间隙。

        保护器工作原理为：正常运行时空气间隙隔离工频电压，避雷器本体几乎不承受电压；在感应雷或直击雷产生的雷电过压作用下，空气间隙被击穿，穿刺电极对避雷器本体顶端放电，此时避雷器呈现低阻抗，将雷电流泻放，从而保护了绝缘导线。改保护器结构紧凑，对绝缘导线的保护性能优越，即使避雷器本体损坏，高压穿刺电极依然能起到防弧金具的作用，疏导工频续流电弧弧根离开导线到电极自身上燃烧，保护导线免于损坏。
