HCBX系列侧推式抱杆线夹

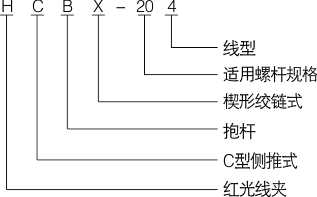

型号意义

产品概述

HCBX系列侧推式抱杆线夹，主要用于导线与变压器、真空断路器等电力设备螺柱状出头桩头与导线之间的连接，可用于铜、铝螺杆与铜绞线导线、铝绞线、铜芯铝绞线的过渡连接。其性能优于普通螺栓型设备线夹，具有接触电阻低、对导线握力恒定持久，免维护等优点。

产品优点

本产品继承了HCJB系列侧推式并沟线夹的所有优点:
1、与设备接线螺柱之间采用螺纹连接，且螺套有开缝间距，用于绞轴母楔块压紧后，使内开缝部位变形，可加大对接线螺柱的抱紧力，使接触更可靠，并降低了接触电阻。
2、对导线的连接方式与侧推式并沟线夹相同，具有压紧力接续可靠、接续电阻低的优点。
3、主体采用高弹性铝合金材料，充分利用了C形结构的储能优势，使线夹与导线保持同呼吸，避免了因气候和运行中热胀冷缩引起的线夹性能下降。
4、螺栓型绞轴式内楔结构，安装简单方便，施工省力，安装后能达到平衡锁定的状态，达到免维护的目的。
5、具有接触面积大，接续电阻低的优点。

安装与使用

a、在安装前，请再次确定使用的线夹是否与导线及变压器螺栓规格相符合。
b、安装本体，将本体的螺纹部分拧到变压器上，条件允许时螺栓端部应超出本体，并拧紧变压器出头上的备紧螺母。
c、将导线放入本体线槽，并将配合好的主块和支块转成一定角度，按主块对应出头端，支块对应导线的原则，压入本体中。
d、装入螺栓等紧固件，可用手预紧。
e、用扳手拧紧螺母，直到主块与支块成水平状。
f、检查安装，本体应有明显变形撑开。
a、在安装前，请再次确定使用的线夹是否与导线及变压器螺栓规格相符合。
b、安装本体，将本体的螺纹部分拧到变压器上，条件允许时螺栓端部应超出本体，并拧紧变压器出头上的备紧螺母。
c、将导线放入本体线槽，并将配合好的主块和支块转成一定角度，按主块对应出头端，支块对应导线的原则，压入本体中。
d、装入螺栓等紧固件，可用手预紧。
e、用扳手拧紧螺母，直到主块与支块成水平状。
f、检查安装，本体应有明显变形撑开。安装与使用

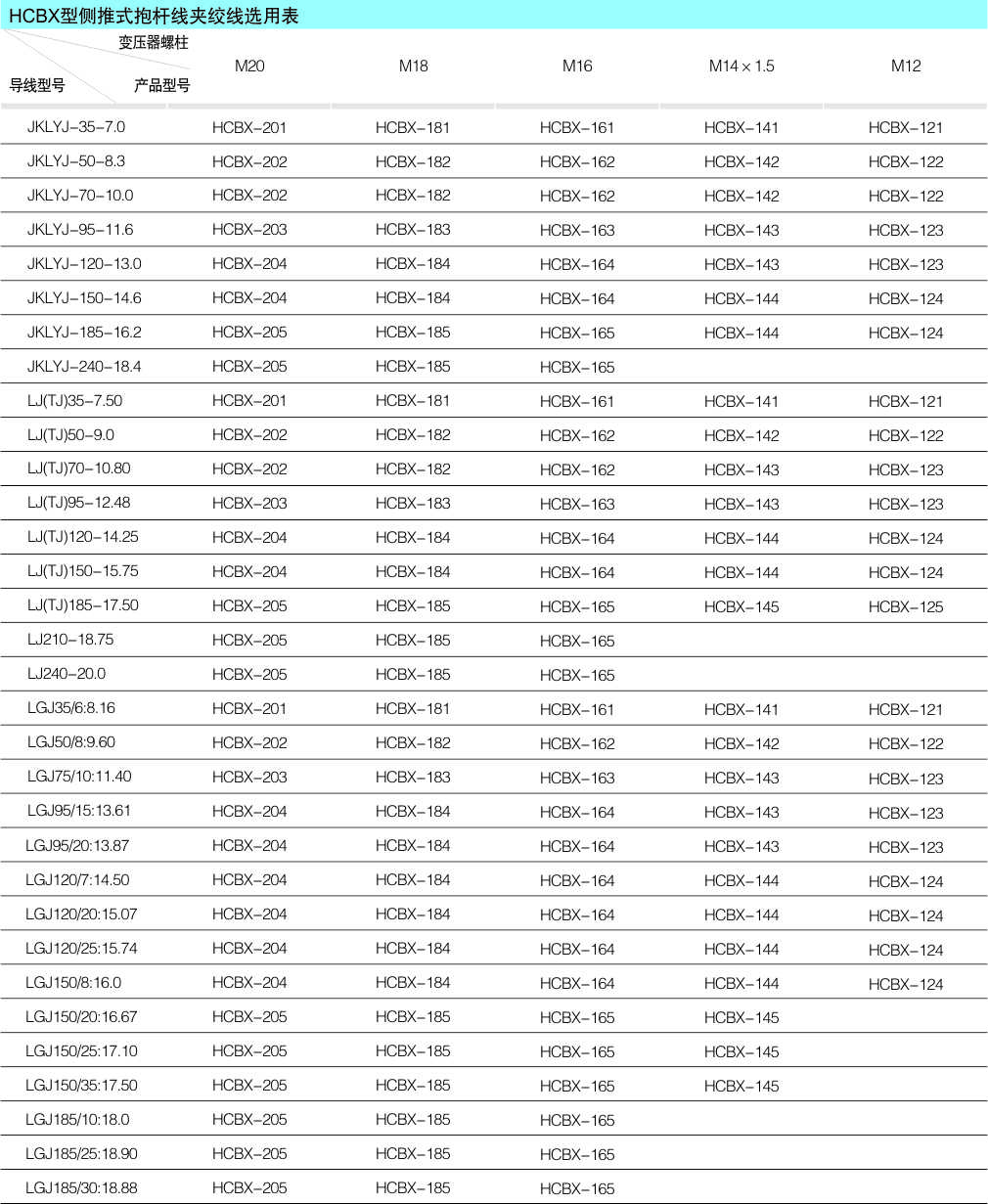

线型说明：1.JKLYJ-架空绝缘铝绞线；
                   2.LJ-铝绞线；
                   3.TJ-铜绞线；
                   4.LGJ-钢芯铝绞线。
